Hegawa verloopflenzen met noppen

Flenzen van nodulair gietijzer met geomet-gecoate bouten en moeren

Hegawa verloopflenzen met noppen

PN-10 en PN-16 volgens EN 1092-2
GGG-40 nodulair gietijzer
250 µm epoxycoating
Voorzien van GEOMET-gecoate noppen

Hegawa verloopflenzen met noppen

Flenzen van nodulair gietijzer met geomet-gecoate bouten en moeren. Alle metalen onderdelen zijn voorzien van een fusiegebonden epoxycoating in blauwe kleur, met een gemiddelde laagdikte van minimaal 250 micron. De flenzen zijn geboord volgens PN 10 en PN 16 conform EN 1092-2

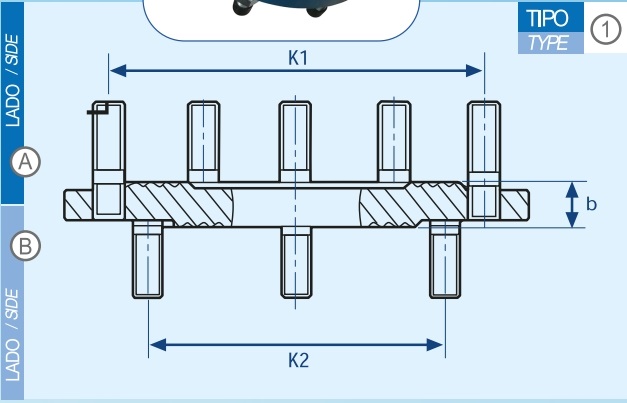

Maat Kennis DN 80 / 50 DN 80 / 65 DN 80 / 80 DN 100 / 50 DN 100 / 65 DN 100 / 80 DN 125 / 80 DN 125 / 100 DN 150 / 80 DN 150 / 100 DN 150 / 125 DN 200 / 80 DN 200 / 100 DN 200 / 125 DN 200 / 150 DN 200 / 200 DN 250 / 80 DN 250 / 100 DN 250 / 125 DN 250 / 150 DN 250 / 200 DN 300 / 80 DN 300 / 100 DN 300 / 150 DN 300 / 200 DN 300 / 250	PN (zijde A) Kennis 10 10/16 16	PN (zijde B) Kennis 10 10/16 16	Type Kennis 1 2	B Kennis 29 31 48 49 53	Kant A Kennis 160 180 210 240 295 350 350/355 355 400 400/410 410 K1 mm	Bout Kennis 8 x M16 8 x M20 8/12 12 12 x M20 12 x M24	D Kennis 24 28 35	Kant A Kennis 125 145 160 180 210 240 295 350 355 K2 mm	Bout Kennis 4 x M16 8 x M16 8 x M20 12 x M20 12 x M24	Productcode Hegawa Kennis SRF-DN080-DN050 SRF-DN080-DN065 SRF-DN080-DN080 SRF-DN100-DN050 SRF-DN100- DN065 SRF-DN100-DN080 SRF-DN125-DN080 SRF-DN125-DN100 SRF-DN150-DN080 SRF-DN150-DN100 SRF-DN150-DN125 SRF-DN200-DN080 SRF-DN200-DN100 SRF-DN200-DN125 SRF-DN200/10-DN150 SRF-DN200/16-DN150 SRF-DN200/16-DN200/10 SRF-DN250-DN080 SRF-DN250-DN100 SRF-DN250-DN125 SRF-DN250/10-DN150 SRF-DN250/16-DN150 SRF-DN250/16-DN200/10 SRF-DN250/16-DN200/16 SRF-DN300-DN080 SRF-DN300-DN100 SRF-DN300-DN150 SRF-DN300/10-DN200/10 SRF-DN300/10-DN250/10 SRF-DN300/16-DN200/16 SRF-DN300/16-DN250/16	Gewicht kg Kennis 5,50 6,00 6,50 7,50 10,00 10,50 12,00 12,50 14,00 14,50 15,00 18,00 18,50 19,50 20,50 21,00 21,50 22,00 23,00 23,50 24,50
					K1 mm			K2 mm
DN 80 / 50	10/16	10/16	1	29	160	8 x M16		125	4 x M16	SRF-DN080-DN050	6,00
DN 80 / 65	10/16	10/16	1	29	160	8 x M16		145	4 x M16	SRF-DN080-DN065	5,50
DN 80 / 80	10/16	10/16	1	29	160	8 x M16		160	4 x M16	SRF-DN080-DN080	5,50
DN 100 / 50	10/16	10/16	1	29	180	8 x M16		125	4 x M16	SRF-DN100-DN050	6,50
DN 100 / 65	10/16	10/16	1	29	180	8 x M16		145	4 x M16	SRF-DN100-DN065	6,00
DN 100 / 80	10/16	10/16	1	49	180	8 x M16		160	8 x M16	SRF-DN100-DN080	10,00
DN 125 / 80	10/16	10/16	1	31	210	8 x M16		160	8 x M16	SRF-DN125-DN080	7,50
DN 125 / 100	10/16	10/16	1	49	210	8 x M16		180	8 x M16	SRF-DN125-DN100	12,00
DN 150 / 80	10/16	10/16	1	29	240	8 x M20		160	8 x M16	SRF-DN150-DN080	10,50
DN 150 / 100	10/16	10/16	1	29	240	8 x M20		180	8 x M16	SRF-DN150-DN100	10,00
DN 150 / 125	10/16	10/16	1	48	240	8 x M20		210	8 x M16	SRF-DN150-DN125	14,50
DN 200 / 80	10/16	10/16	2	31	295	8/12	24	160	8 x M16	SRF-DN200-DN080	12,50
DN 200 / 100	10/16	10/16	2	31	295	8/12	24	180	8 x M16	SRF-DN200-DN100	12,00
DN 200 / 125	10/16	10/16	2	31	295	8/12	24	210	8 x M16	SRF-DN200-DN125	10,00
DN 200 / 150	10	10/16	1	31	295	8 x M20		240	8 x M20	SRF-DN200/10-DN150	14,00
DN 200 / 150	16	10/16	1	31	295	12 x M20		240	8 x M20	SRF-DN200/16-DN150	15,00
DN 200 / 200	16	10	1	53	295	12 x M20		295	8 x M20	SRF-DN200/16-DN200/10	21,00
DN 250 / 80	10/16	10/16	2	31	350/355	12	28	160	8 x M16	SRF-DN250-DN080	18,50
DN 250 / 100	10/16	10/16	2	31	350/355	12	28	180	8 x M16	SRF-DN250-DN100	18,00
DN 250 / 125	10/16	10/16	2	31	350/355	12	28	210	8 x M16	SRF-DN250-DN125	18,00
DN 250 / 150	10	10/16	1	31	350	12 x M20		240	8 x M20	SRF-DN250/10-DN150	20,50
DN 250 / 150	16	10/16	1	31	355	12 x M24		240	8 x M20	SRF-DN250/16-DN150	22,00
DN 250 / 200	10	10	1	31	350	12 x M20		295	8 x M20	SRF-DN250/16-DN200/10	18,50
DN 250 / 200	16	16	1	31	355	12 x M24		295	12 x M20	SRF-DN250/16-DN200/16	19,50
DN 300 / 80	10/16	10/16	2	31	400/410	12	35	160	8 x M16	SRF-DN300-DN080	24,50
DN 300 / 100	10/16	10/16	2	31	400/410	12	35	180	8 x M16	SRF-DN300-DN100	21,50
DN 300 / 150	10/16	10/16	2	31	400/410	12	35	240	8 x M20	SRF-DN300-DN150	23,50
DN 300 / 200	10	10	1	31	400	12 x M20		295		SRF-DN300/10-DN200/10	23,00
DN 300 / 200	16	16	1	31	410	12 x M24		295	12 x M20	SRF-DN300/16-DN200/16	23,50
DN 300 / 250	10	10	1	31	400	12 x M20		350	12 x M20	SRF-DN300/10-DN250/10	21,00
DN 300 / 250	16	16	1	31	410	12 x M24		355	12 x M24	SRF-DN300/16-DN250/16	23,00
