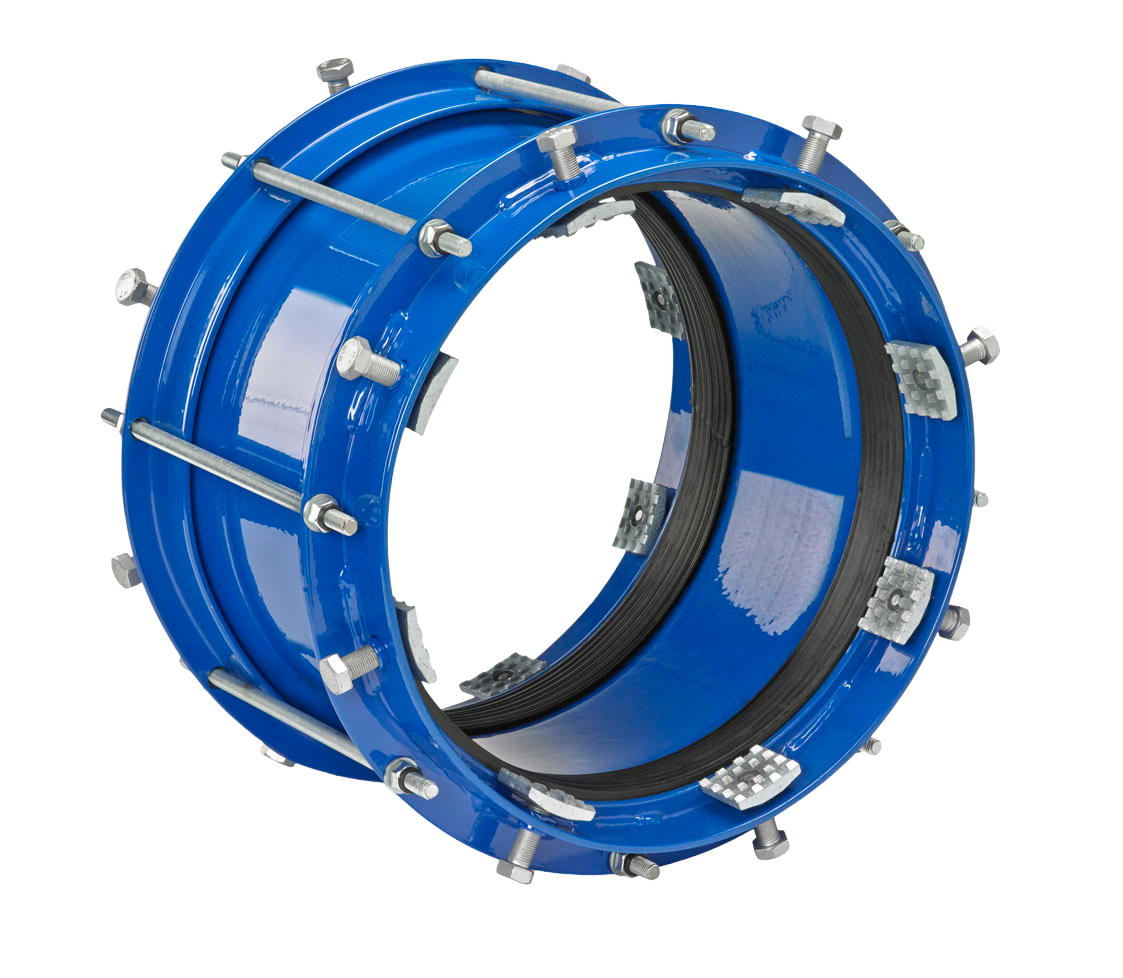

Hegawa FittoSize Grip-Kupplungen (2E/4E)

Hegawa FittoSize Grip Kupplungen (2E/4E)

zur Verwendung auf Stahl-/Gusseisen-/PE- und PVC-Rohren
EPDM-Dichtungen, verzinkte Schrauben und Muttern, verzinkte Stahlgreiferelemente
Alle Metallteile sind mit Epoxidharz beschichtet (blaue Farbe), durchschnittliche Beschichtungsdicke min. 200 Mikrometer.
Maximaler Betriebsdruck: 10 bar
Maximaler Prüfdruck: 15 bar
Maximaler Toleranzbereich: +/- 7 mm am Außendurchmesser
Verfügbarer Durchmesserbereich: 270 – 1200 mm
Auch mit Schrauben und Muttern aus Edelstahl erhältlich

Hegawa FittoSize Grip Kupplungen (2E/4E)

Komplett mit EPDM-Dichtungen, verzinkten Schrauben und Muttern sowie verzinkten Stahl-Greifelementen. Alle Metallteile sind epoxidbeschichtet (blau), durchschnittliche Schichtdicke mind. 200 Mikrometer. Geeignet für Stahl-, Gusseisen-, PE- und PVC-Rohre

Nenngröße Wissen 300 350 400 450 500 600 700 800	Typ Wissen 2E 4E	Rohrmaterial Wissen Sphäroguss PE- Stahl	Rohraußendurchmesser mm Wissen 315 324 326 355 378 400 406 429 450 480 500 508 532 610 630 635 710 711 738 800 813 842	Durchmesserbereich mm Wissen 308-322 317- 331 319-333 348-362 371-385 393-407 399-413 422-436 443-457 473-487 493-507 501-515 525-539 603-617 623-637 628-642 703-717 704-718 731-745 793-807 806-820 835-849	Breite Wissen 450 459 461 490 513 535 540 565 585 615 635 645 670 745 765 770 845 850 875 935 950 980	Gewicht Wissen 26 27 28 30 31 33 36 38 39 41 46 47 48 55 57 65 68 70
300	2E	Stahl	324	317- 331	459	27
300	2E	Sphäroguss	326	319-333	461	27
300	2E	PE	315	308-322	450	26
350	2E	Stahl	355	348-362	490	28
350	2E	Sphäroguss	378	371-385	513	30
350	2E	PE	355	348-362	490	28
400	2E	Stahl	406	399-413	540	31
400	2E	Sphäroguss	429	422-436	565	33
400	2E	PE	400	393-407	535	31
450	2E	Sphäroguss	480	473-487	615	36
450	2E	PE	450	443-457	585	36
500	4E	Stahl	508	501-515	645	39
500	4E	Sphäroguss	532	525-539	670	41
500	4E	PE	500	493-507	635	38
600	4E	Stahl	610	603-617	745	46
600	4E	Sphäroguss	635	628-642	770	48
600	4E	PE	630	623-637	765	47
700	4E	Stahl	711	704-718	850	55
700	4E	Sphäroguss	738	731-745	875	57
700	4E	PE	710	703-717	845	55
800	4E	Stahl	813	806-820	950	68
800	4E	Sphäroguss	842	835-849	980	70
800	4E	PE	800	793-807	935	65
